背景

隨著自動化以及智能化技術的發展，對地鐵運行安全和管理水平要求不斷提高。運營過程中被監控對象之間的關系越來與復雜，對信息采集和處理的時效性要求越來越高。運行過程中的監視、控制、操作和管理漸趨集中，運行的安全性可靠性越來越受到重視，對資源共享和信息共享的要求也越來越高。為了確保運行安全和各系統的安全可靠運行，方便操作人員和管理人員對運行過程實施全面的集中監控和管理，綜合監控系統應運而生。

綜合監控系統采用了大量先進、可靠、集成、低碳、環保的智能設備，以信息數字化、通信平臺網絡化、信息共享標準化為基本要求，自動完成信息采集、測量、控制和監測等基本功能，且可根據需要實現電力監控子系統、環境與設備監控子系統、火災自動報警系統、自動售檢票系統、門禁系統、隧道通風系統、集中供冷系統等各種軌道交通機電系統之間的聯動。與傳統的各系統獨立運行的方式相比，綜合監控系統具有信息互相程度高、工作效率高節能、系統間協調互動、結構緊湊、重復投資低的特點，并且大幅提高了地鐵監控的自動化水平，消除了大量安全隱患等優點，滿足了提高運行安全性可靠性，提高地鐵運行服務水平的要求。

自動化、智能化技術雖為地鐵運行帶來極大的益處，但由于軌道交通機電系統設備眾多，分布范圍廣，綜合監控系統變得越來越龐大、復雜，與外界聯系越來越緊密，這使得綜合監控系統的運行安全越來越容易受到網絡威脅的影響，也對軌道交通行業從業人員提出了新的挑戰。只有深入研究地鐵各類自動化系統在網絡安全方面存在的弱點，才能開發出完善的網絡安全保護措施，才能保證地鐵系統安全可靠地運行，為國民經濟的快速發展提供堅實可靠的基礎。

為此，博智安全科技股份有限公司匯集各方專業力量，全力研發軌道交通自動化、智能化仿真產品，專為網絡安全領域打造了用于軌道交通的網絡安全靶場解決方案。

綜合監控系統介紹

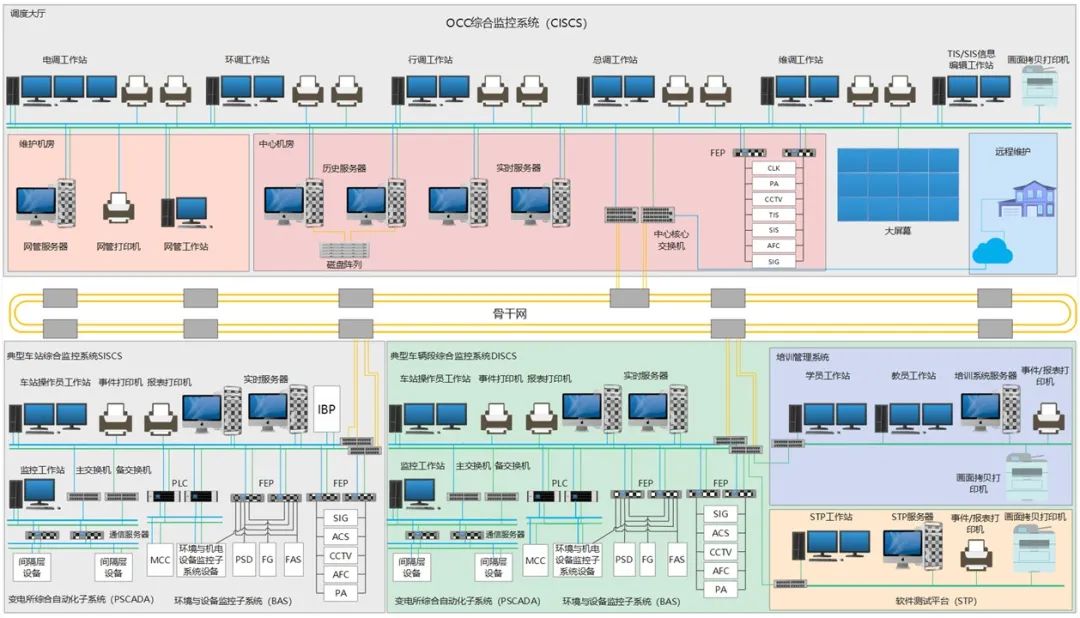

綜合監控系統由中央綜合監控系統、車站綜合監控系統、車輛段綜合監控系統、通信網絡四部分構成。正常情況下，調度人員通過中央級監控系統完成機電設備的監視和控制工作，在中央綜合監控系統異常時，由調度人員使用車站綜合監控系統完成監控工作。系統硬件結構見下圖：

2.1 與綜合監控系統集成或互聯系統

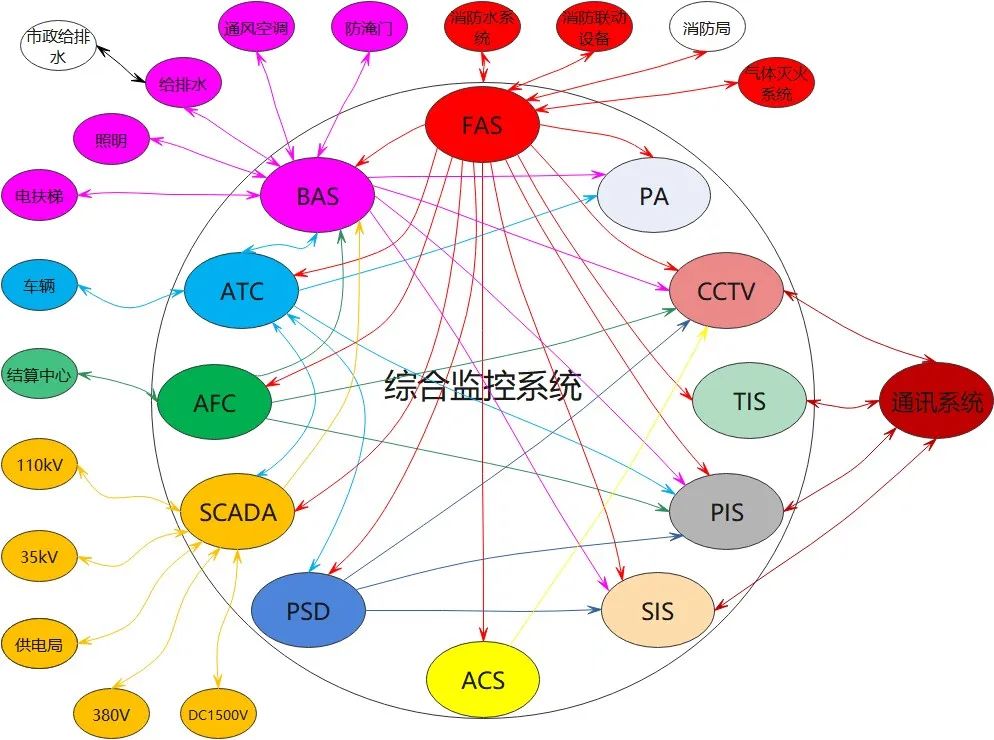

根據業務的需要，綜合監控系統發揮其可靠性高，可擴展性強的特點，通過集成或互聯的方式將環境與設備監控系統（BAS）、門禁系統（ACS）、站臺門系統（PSD）、UPS電源系統、電力監控系統（PSCADA）、火災自動報警系統（FAS）、自動售檢票系統（AFC）、廣播系統（PA）、時鐘系統（CLK）、集中告警系統（TA）、乘客信息系統（PIS）、TIMS、車載CCTV、EMS、消防指揮中心、感溫光纖等系統納入監控范圍。綜合監控系統是地鐵系統機電設備的神經中樞，負責協調各機電系統有序運行，幫助調度人員高效處理各類事件，保障地鐵系統安全運行。上述各系統間交互如下圖所示：

2.2 綜合監控系統的功能

綜合監控系統功能包括基本功能，應用功能、PSCADA功能、CCTV功能、ATS功能、PA功能、FAS功能、BAS功能、IBP盤功能等。其中基本功能包括模式控制、順控、故障診斷、遠程維護、時間同步、參數監視、事件回放、用戶管理、故障容錯、運行監視、報警管理、歷史數據管理、設備管理、培訓管理等；應用功能包括狀態監視、設備控制、網絡狀態監視、系統聯動、數據上送、權限移交、復示等；PSCADA功能包括供電狀態顯示、選站控制、選點控制、多站并發控制、故障報警、保護復歸、故障報告、實時趨勢等；CCTV功能包括視頻顯示及控制、圖像切換、云臺調節、視頻圖像保存、回放、序列管理、行為分析、視頻聯動等；ATS功能包括列車自動追蹤和監控、進路辦理、列車運行圖管理、列車運行調整、設備狀態監視、列車臨時限速、排班管理等；PA功能包括區域混選、音量調節、廣播內容設置、定時廣播、列車到站自動廣播等；FAS功能包括火災情況監視、火災模式管理、火災聯動、消防設備控制、火災事件管理等；BAS功能包括運行狀態監視、模式控制、模式對照、時間表管理、屏蔽門監視、防淹門監視等；IBP盤能夠?qū)崿F(xiàn)后備緊急操作、緊急情況聯動等等。

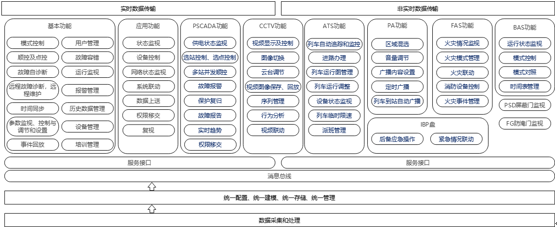

綜合監控系統的邏輯架構如下圖所示：

博智安全軌道交通網絡安全靶場解決方案

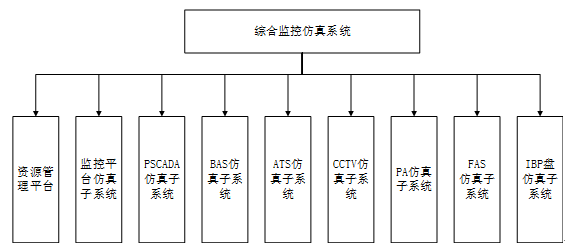

博智安全軌道交通網絡安全靶場解決方案基于虛擬化技術實現，服務器、工作站、交換機、路由器、防火墻、前置處理器、PLC（可編程邏輯控制器）、遠程傳輸單元（RTU）、保護測控裝置、電力一次設備（隔離開關、斷路器等）、環控設備（電扶梯、空調、風機等）、視頻設備（攝像頭）等構成綜合監控系統的主要設備均采用虛擬化方式模擬，可部署在公有云/私有云平臺之上。同時，博智安全軌道交通網絡安全靶場解決方案可直接對接國內外廠家物理設備，替換虛擬仿真設備，實現虛實結合的仿真環境。博智安全軌道交通網絡安全靶場解決方案主要由資源管理平臺、監控平臺仿真子系統、PSCADA仿真子系統、BAS仿真子系統、ATS仿真子系統、CCTV仿真子系統、PA仿真子系統、FAS仿真子系統等多個子系統構成，結構見下圖：

3.1 綜合監控仿真系統功能

資源管理平臺實現了博智安全軌道交通網絡安全靶場解決方案的各類邏輯節點的構建與管理，具體包括邏輯節點的定義，仿真環境拓撲構建，仿真環境備份與恢復等功能。

監控平臺仿真子系統實現了模式控制、順控、故障診斷、遠程維護、時間同步、參數監視、事件回放、用戶管理、故障容錯、運行監視、報警管理、歷史數據管理、設備管理、培訓管理等基本功能以及狀態監視、設備控制、網絡狀態監視、系統聯動、數據上送、權限移交、復示等應用功能的仿真。

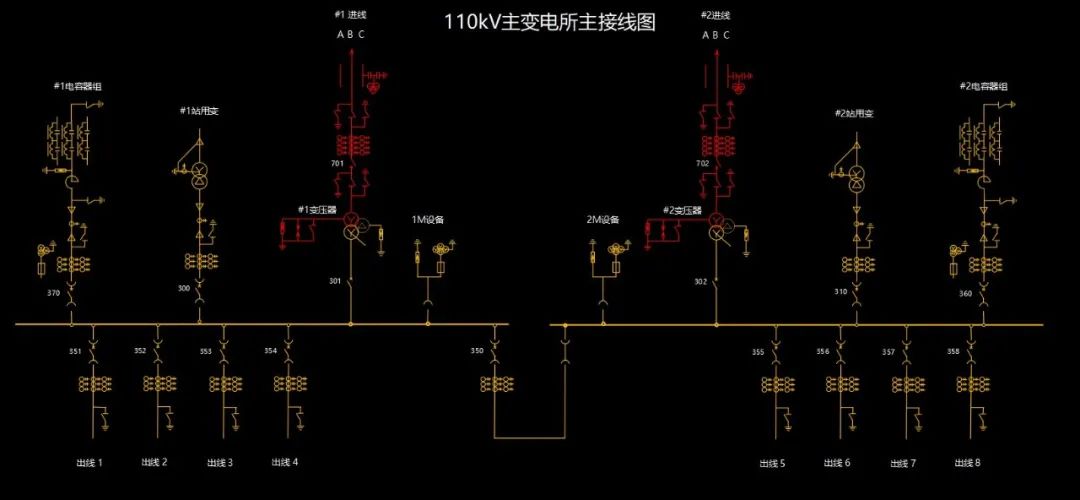

PSCADA仿真子系統實現了供電狀態顯示、選站控制、選點控制、多站并發控制、故障報警、保護復歸、故障報告、實時趨勢、權限移交等業務功能的仿真；該子系統還負責遠程傳輸終端（RTU）、變電站各種運行場景以及相應業務數據的模擬。

CCTV仿真子系統實現了顯示及控制、圖像切換、云臺調節、視頻圖像保存、回放、序列管理、行為分析、視頻聯動等業務功能的仿真。該子系統還負責CCTV系統業務場景及相關業務數據的模擬。

ATS仿真子系統實現了列車自動追蹤和監控、進路辦理、列車運行圖管理、列車運行調整、設備狀態監視、列車臨時限速、排班管理等業務功能的仿真。該子系統還負責ATS系統業務場景及相關業務數據的模擬。

PA仿真子系統實現了區域混選、音量調節、廣播內容設置、定時廣播、列車到站自動廣播等業務功能的仿真。該子系統還負責PA系統業務場景及相應業務數據的模擬。

FAS仿真子系統實現了火災情況監視、火災模式管理、火災聯動、消防設備控制、火災事件管理等業務功能的仿真。該子系統還負責FAS業務場景及相關業務數據的模擬。

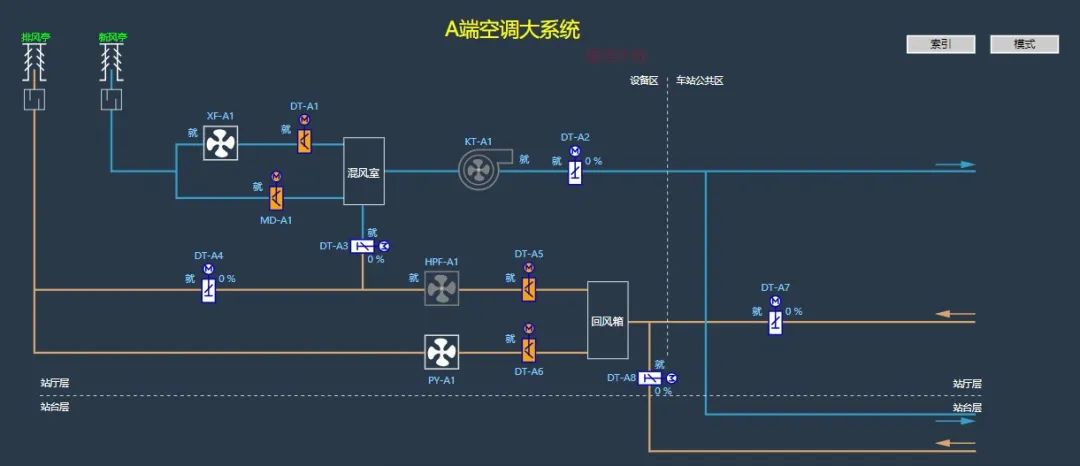

BAS仿真子系統實現了運行狀態監視、模式控制、模式對照、時間表管理、屏蔽門監視、防淹門監視等業務功能的仿真。該子系統還負責BAS業務場景及相關業務數據的模擬。

IBP盤仿真子系統實現了后備緊急操作、緊急情況聯動等業務場景的仿真。

（1）仿真的綜合監控子系統類型 ≥3種，包括中央綜合監控子系統、車站綜合監控子系統、車輛段綜合監控子系統。

（2） 仿真的中央綜合監控系統主要構成要素≥12種，包括歷史服務器、實時服務器、網管服務器、電調工作站、環調工作站、行調工作站、總調工作站、維調工作站、網管工作站、前置處理器、中央核心交換機、交換機等。

（3）仿真的中央互聯系統≥7種，包括CLK、PA、CCTV、TIS、SIS、AFC、SIG等。

（4）仿真的車站綜合監控系統主要構成要素≥7種，包括實時服務器、車站操作員站、監控工作站、車站交換機、邏輯控制器（PLC）、前置處理器（FEP）、IBP等。

（5）仿真的車輛段綜合監控系統主要構成要素≥9種，包括實時服務器、車站操作員工作站、監控工作站、車站交換機、STP服務器、STP工作站、培訓服務器、教員工作站、學員工作站等。

（6）仿真的車站互聯系統≥8種，包括PSD、FG、FAS、SIG、ACS、CCTV、AFC、PA等。

（7）仿真的基本功能和應用功能≥8種，包括模式控制、順控、故障診斷、遠程維護、時間同步、參數監視、事件回放、用戶管理、故障容錯、運行監視、報警管理、歷史數據管理、設備管理、培訓管理等基本功能以及狀態監視、設備控制、網絡狀態監視、系統聯動、數據上送、權限移交、復示等。

（8）仿真的PSCADA業務功能≥9種，包括供電狀態顯示、選站控制、選點控制、多站并發控制、故障報警、保護復歸、故障報告、實時趨勢、權限移交等業務功能的仿真能力。

（9）仿真的變電站運行場景≥9種，包括正常運行場景、線路故障場景、母線故障場景、主變故障場景等。

（10）仿真的CCTV業務功能≥8種，具備顯示及控制、圖像切換、云臺調節、視頻圖像保存、回放、序列管理、行為分析、視頻聯動等。

（11）仿真的ATS業務功能≥7種，包括列車自動追蹤和監控、進路辦理、列車運行圖管理、列車運行調整、設備狀態監視、列車臨時限速、排班管理等。

（12）仿真的PA系統業務功能≥5種，包括區域混選、音量調節、廣播內容設置、定時廣播、列車到站自動廣播等。

（13）仿真的FAS系統業務功能≥5種，包括火災情況監視、火災模式管理、火災聯動、消防設備控制、火災事件管理等。

（14）仿真的BAS業務功能≥6種，包括運行狀態監視、模式控制、模式對照、時間表管理、屏蔽門監視、防淹門監視等。
